模具產業

真空設備

早期的模具表面大都以鍍硬鉻方式處理。但成型時產生的化學性氣體常會破壞鍍膜表面，甚至侵蝕模具基材，造成成品不良和脫模性不佳等困擾。

本公司德國原廠 AHC 和杜邦共同開發之複合鎳鐵氟龍 (EN/PTFE) 電鍍技術，能夠有效的改善模具在射出成型時所遭遇之缺料不飽模、脫模不良、脫模劑污染、物料流動性不佳等問題，並延長模具壽命。

EN/PTFE 增加其飽模效果及降低脫模壓力

模座以無電解鎳做防鏽處理

鍍複合鎳鐵氟龍特性在模具上的應用

塑膠射出模具 - 鍍EN/PTFE以耐腐蝕、磨耗、易脫模

鍍複合鎳鐵氟龍、無電解鎳和硬鉻的鍍層物性比較

物性	複合鎳鐵氟龍 (EN/PTFE）	化學鎳（EN）	硬鉻
硬度	HV230 0.01 熱處理後約 HV500	HV500 熱處理後約HV1000	HV 950 - 1000
鍍層熔點	250 - 300 ℃	850 - 1000 ℃	1800 ℃
滑動性	特優 (excellent)	佳 (good)	差 (poor)
磨耗率	優於 EN 2倍 (0.2)	優 (0.4)	優，但不比EN/PTFE 佳
脫膜性	不需使用脫膜劑	可以不使用脫膜劑	須使用脫膜劑
耐蝕性	對模具加工時所釋出之HCl, H₂S, Cl₂, HF等，具有卓越抗蝕性		對模具加工時所釋出之H₂S, HCl, HF, Cl₂等無抵抗力，鍍層厚度50μm以上可改善
均勻性	鍍層均勻, 厚薄可控制		均勻性差，厚薄不一
鍍層表面	非晶質結晶，無微孔，耐蝕性佳。		龜裂性，微孔性。若無一定厚度，耐蝕性差。

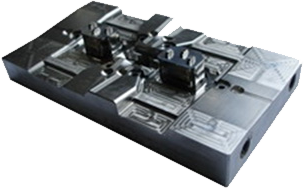

橡膠模具 - 複合鎳鐵氟龍處理

塑膠射出模具 - 無電解鎳處理

吹瓶模具 - 硬陽鐵氟龍處理

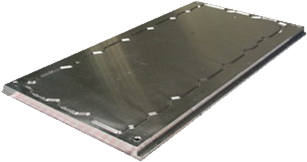

橡膠壓合模具 - 無電解鎳處理

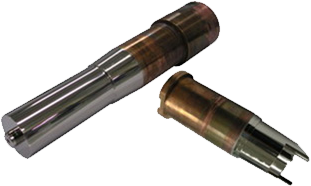

塑膠射出模具 - 以無電解鎳處理增補所需尺寸
