硬膜陽極

硬膜陽極處理
硬膜陽極處理是將工件掛在陽極,置於低溫的電解液中。再施以電流強迫鋁合金的表面生成一硬度極高的類陶瓷氧化膜。此氧化膜同時具有的耐腐蝕、耐磨耗、絕緣等特性,在各產業上已廣泛的應用。
硬膜陽極的鍍層結構
硬膜陽極的鍍層結構
硬膜陽極的鍍層結構
此剖面圖顯示50%的氧化層向外生長 ,另50%則向底材分佈。
硬膜陽極特性
鋁工件經陽極氧化後,表面的氧化鋁會形成多孔隙的六角最密堆積(HCP)結構。此整齊排列的孔洞隨著氧化時間的增加而溶解成管胞組織。這緻密,高硬度的氧化組織依材料不同,膜厚,硬度和其他物性都會改變。除鍍層本身特有的物性外,亦可作特殊物性要求之含浸後處理
物性資料
硬膜陽極處理是將工件掛在陽極,置於低溫的電解液中。再施以電流強迫鋁合金的表面生成一硬度極高的類陶瓷氧化膜。此氧化膜同時具有的耐腐蝕、耐磨耗、絕緣等特性,在各產業上已廣泛的應用。
物性 內容
耐腐蝕 2000小時(依據DIN50021規範)
熱傳導 約為基材的1/10到1/30
阻抗 20°C時,約為 4.10的15次方 Ωcm
耐溫 短時間可達2200°K
耐電壓 視不同材質而定 30μm,約可耐 914V
50μm,約可耐1213V
顏色 依材質不同而定
硬度 30-50μm,約為450-480HV
磨耗測試 鋁合金、鋼材、硬鉻和硬陽處理的鍍層磨耗比較:
Taber磨耗測試 CS17, 負載10N
特殊後處理
依據不同的使用需求,本硬膜陽極處理亦可施以特殊後處理來增進抗蝕性和減少磨耗。
熱水封孔
封孔程序通常使用90-100℃熱水浸漬工件,其的目的是填封皮膜沈積的管胞。經封孔後的皮膜層更為緻密,大幅提高抗蝕能力。
鐵氟龍(PTFE)含浸
鐵氟龍後處理可使工件表面有著優異的乾式潤滑效果。除了降低磨擦係數外,亦強化工件的耐酸鹼性。其抗沾粘的特性讓工件表面更容易清理。更重要的是此含浸處理並不會影響鍍層厚度,在若干磨耗之後,仍保有其低磨擦性。

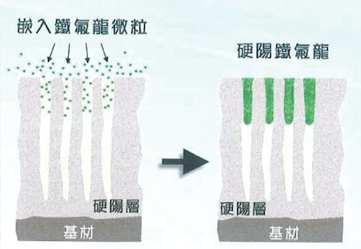

鐵氟龍含浸處理
鐵氟龍含浸處理-整合硬陽層及鐵氟龍的特性
50μm硬陽處理 + 鐵氟龍含浸
滑動測試,量測磨擦係數;紅色曲線:50μm硬陽處理;藍曲線②:50μm硬陽處理 + 鐵氟龍含浸
應用範圍
  • 機械組裝應用
  • 汽、機車工業
  • 船舶工件
  • 航太產業
  • 食品設備
  • 生技、醫療儀器
  • 光電、半導體工業

可依循MIL-A-8625規範要求。

硬陽處理
碳纖維模具經硬陽處理後,再以鐵氟龍含浸後可有效增加其脫模性
